ISSUE / 01
ライセンス費用が年々重い
更新費、保守費、追加ライセンスを含めると予算を圧迫し、新規メンバーへの展開や横展開が進みにくくなります。
高額な配管応力解析ソフトの見直しに
3D CAD連携標準装備
×
圧倒的コストパフォーマンス
CAEPIPE
3D+
エクセル感覚の操作性で、初心者でも1か月で大規模プラントの解析が可能に
【閲覧者限定】比較ガイド無料配布中
失敗しない配管応力解析ソフト選定のために、費用・操作性・CAD連携・規格対応の比較ポイントを整理しました。
【閲覧者限定】25分で製品概要がわかる
CAEPIPE 3D+の基本機能や操作イメージを、製品紹介動画で確認できます。倍速再生にも対応しています。
【期間限定】特別キャンペーン実施中
導入費用や既存ソフトからの乗り換えを検討しやすい特別条件について、個別にご案内します。
The Challenge
更新費用、習得工数、CAD連携。
解析ソフト選定で見落とせない課題があります。
配管応力解析ソフトは設計品質を左右する重要な基盤です。一方で、ライセンス費用や教育コスト、モデル作成工数が重くなり、設計部門の負担になるケースも少なくありません。
ISSUE / 02
習得までに時間がかかる
専門性の高い画面や操作体系に慣れるまで時間が必要で、解析担当者の育成が組織のボトルネックになります。
ISSUE / 03
CADからのモデル化が手間
3D CADデータを解析モデルへ移す工程で、再入力・確認・修正の工数とミスが発生しやすくなります。
Why CAEPIPE 3D+
CAEPIPE 3D+ が選ばれる、
3 つの理由。
価格、操作性、CAD連携。配管応力解析ソフトの見直しで重視される項目を、すべて高い水準で押さえています。
01
導入しやすい
価格設定
代表的な配管応力解析ソフトと比較し、導入時と更新時の費用を見直しやすい価格帯です。既存ソフトからの乗り換え検討にもご活用いただけます。年間予算の最適化と、より多くのエンジニアへの展開を両立します。
費用比較のご相談に個別対応02
Excel 感覚の
操作性

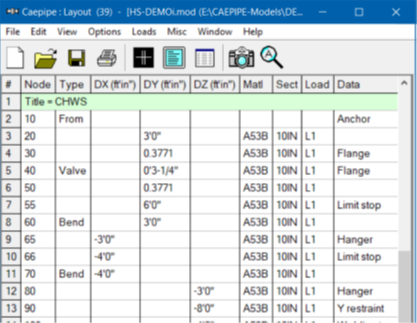

表形式のインターフェース、コピー＆ペースト、自動入力など、現場で扱いやすい操作を重視。専門性の高い解析ソフトでありながら、短期間での習得を後押しします。配属直後のエンジニアにも展開しやすい設計です。
未経験から 1 か月で実案件適用03
3D CAD 連携を
標準装備
主要な 3D プラント設計システムの CAD データから、配管応力解析モデルを直接生成。追加オプションなしでお使いいただけます。設計変更の多い案件でも、再入力工数とヒューマンエラーを大幅に削減します。
モデル作成時間と入力ミスを削減Workflow
CADモデルから解析へ。
手戻りの少ないワークフローに。
3D CADデータを活用し、配管応力解析モデルの作成を効率化。設計変更が多いプラント案件でも、解析担当者の作業負荷を抑えます。
主要な 3D プラント設計システムと、双方向に。

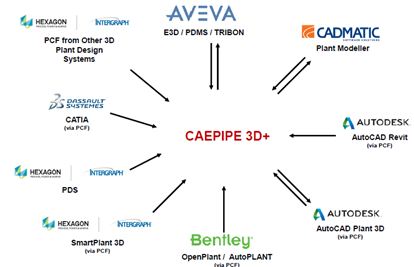

AVEVA、Bentley、Autodesk、CADMATIC など、業界標準の 3D プラント CAD と接続。PCF ファイル経由のインポートを含め、設計データを再入力することなく応力解析へ展開できます。
- AVEVA E3D / PDMS / TRIBON、Bentley OpenPlant / AutoPLANT との連携
- Autodesk AutoCAD Plant 3D・Revit インターフェース
- SmartPlant 3D、PDS、CATIA からの PCF インポート
- CADMATIC インターフェース、荷重組合せ自動生成、レポート作成機能
Comparison
主要ソフトウェアとの比較ポイント。
価格、操作習得、規格対応、CAD連携、解析機能を横並びで確認できます。既存ソフトの更新前に、まず比較軸を整理してください。
| 比較項目 | CAEPIPE 3D+ 本製品 | 業界標準ソフト 代表的なシェア上位製品 | 大手企業系ソフト 大手CAD系列ソリューション |
|---|---|---|---|
| ライセンス費用 | 中価格 | 高価格 | 高価格 |
| 操作習得 | 易しい | 難しい | 難しい |
| ASME NM.1 / NM.2 | 対応 | 非対応 | 非対応 |
| ISO 14692 | 対応 | 対応 | 一部対応 |
| AutoCAD / Revit インターフェース | 対応 | 非対応 | 非対応 |
| SolidWorks 等からの PCF インポート | 対応 | 一部対応 | 対応 |
| CADMATIC インターフェース | 対応 | 非対応 | 非対応 |
| 荷重組合せの自動生成 | 対応 | 非対応 | 非対応 |
| ダイナミックス解析 | 本体と統合し追加費用不要 | 追加ライセンス | オプション |
| ランダム振動解析・関連疲労評価 | 対応 | 非対応 | 非対応 |
| ジャケット配管 | 対応 | 非対応 | 非対応 |
| レポート作成機能 | 対応 | 非対応 | 非対応 |
※比較資料は弊社調べとなります。詳細は担当営業へ直接お問い合わせください。
比較ガイド・製品紹介動画・キャンペーン価格を、まとめてご案内します。
配管応力解析ソフトの比較検討に必要な情報を、無料でご確認ください。
限定コンテンツを受け取る→
Advanced Analysis
高度な解析機能まで、
実務に必要な範囲をカバー。
プラント案件で求められる高度な解析を、追加オプションなく一貫したインターフェースで実施できます。
FEATURE / 01

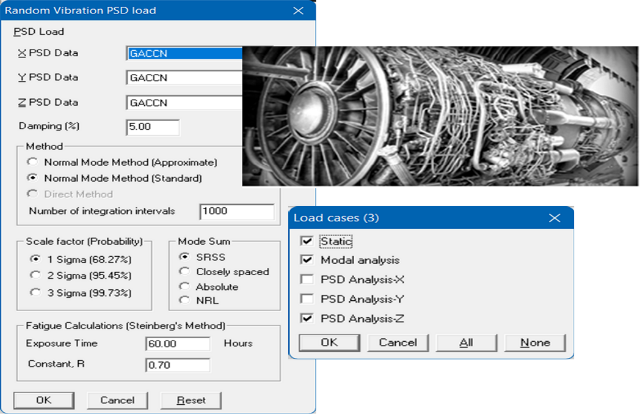

ランダム振動解析
機械振動や不規則な外力を考慮した解析業務に対応。PSD ベースのスペクトル評価で、回転機まわりの配管設計を支援します。
FEATURE / 02

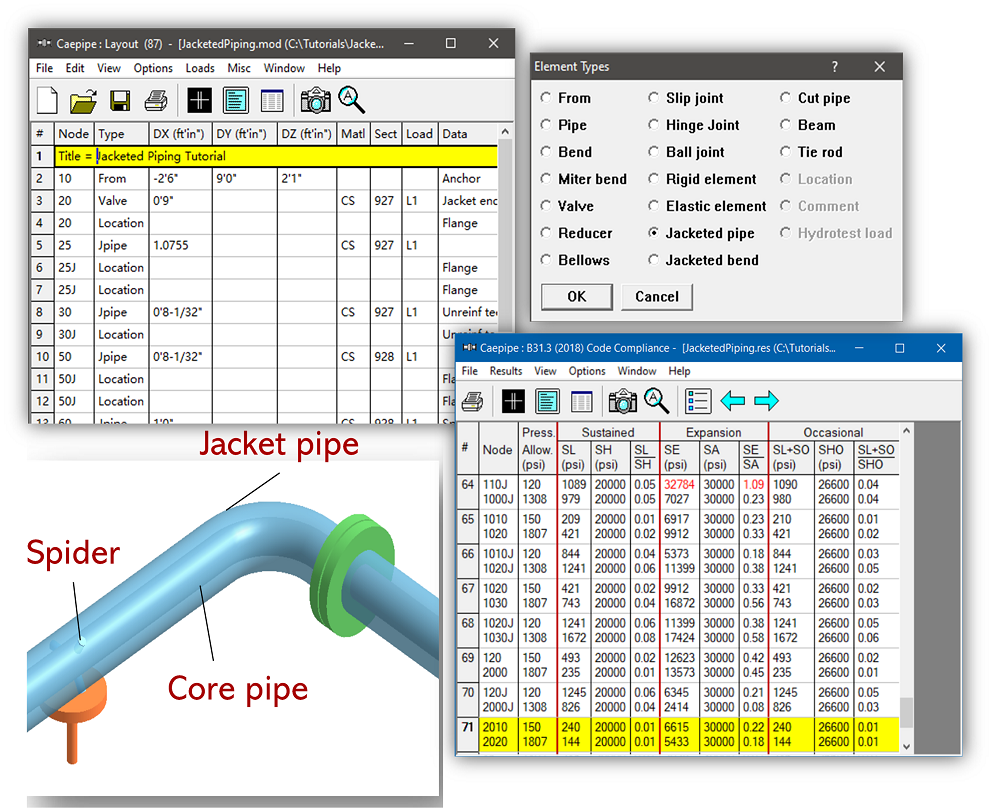

ジャケット配管
ジャケット配管・ベンドのモデリングと解析結果の確認をスムーズに。スパイダー要素を含む複雑な構造も統一画面で扱えます。
FEATURE / 03

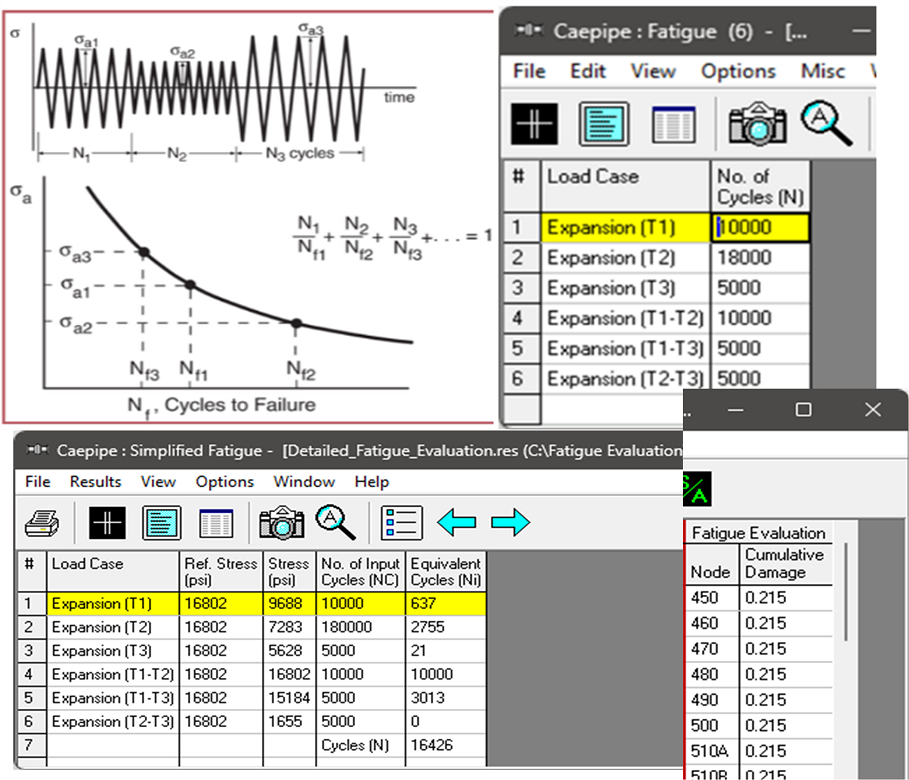

熱サイクル疲労解析
温度変化による疲労評価を含む、複雑なプラント解析に活用できます。簡易／詳細の両モードで累積損傷を確認可能です。
Case Study
初心者でも 1 か月で、複雑な食品プラントの配管ラインを解析。
食品・油脂プラント／配管設計部門

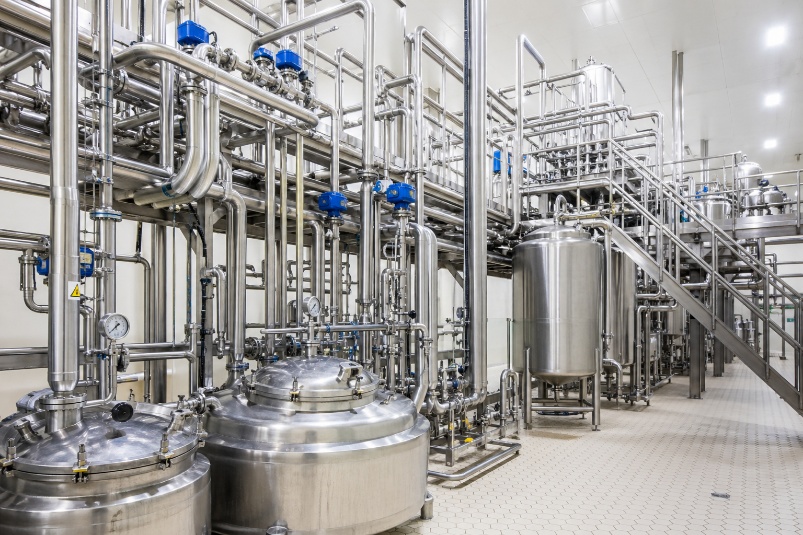

食品・油脂プラントの配管設計では、高温流体や熱膨張、設備荷重などを考慮し、安全性と信頼性を確保するための高度な配管応力解析が求められます。本事例では、配管解析経験の少ない外国人エンジニアが CAEPIPE 3D+ を導入。30 日間で操作を習得し、5 つの配管ラインに対する大規模な応力解析を実施しました。
30日
未経験から実案件投入までの
習得期間
習得期間
5ライン
大規模配管系統の
応力解析を完遂
応力解析を完遂
100%
設計品質と短納期の
両立を実現
両立を実現
Limited Contents
比較ガイド・製品紹介動画・
キャンペーン価格を
まとめて確認。
ソフト選定時に確認すべき「費用」「規格対応」「CAD連携」「教育コスト」「サポート体制」を整理した比較ガイドに加え、25分で概要がわかる製品紹介動画と、期間限定キャンペーン価格をご案内します。
- 01【閲覧者限定】失敗しない配管応力解析ソフト比較ガイド
- 02【閲覧者限定】25分で製品概要がわかる製品紹介動画
- 03【期間限定】今だけの特別キャンペーン価格のご案内
- 043D CAD連携・対応規格・解析機能の確認資料
Get Limited Contents
資料請求／
無料ご相談フォーム
必要事項をご入力ください。比較ガイド、製品紹介動画、期間限定キャンペーン価格のご案内をお送りします。導入相談、デモのご希望もこちらから承ります。
- 【閲覧者限定】失敗しない配管応力解析ソフト比較ガイド
- 【閲覧者限定】25分で製品概要がわかる製品紹介動画
- 【期間限定】今だけの特別キャンペーン価格のご案内
- オンラインデモ・個別相談の調整
