ISSUE / 01
CADデータを解析に活かしきれない
設計側で作成した3D CADデータがあっても、解析モデル化の段階で再入力や変換作業が発生し、データ活用の効果が薄れます。
設計変更に強い配管応力解析ワークフローへ
3D CADデータを活かして、
配管応力解析を設計変更に
追従できる業務へ。
CAEPIPE 3D+は、主要3D CADとの連携により、配管モデル作成の手戻りを抑えながら、
応力解析・規格評価・レポート作成までを効率化する配管応力解析ソフトです。
CADデータを解析モデル作成に活用
主要3D CADとの連携により、手入力に頼りすぎない配管応力解析ワークフローを支援します。
設計変更時の修正・確認をスムーズに
表形式の入力画面で修正内容を確認しやすく、モデル変更後のレビュー負担を抑えます。
規格評価からレポート作成まで対応
解析結果を設計レビューに使いやすい形で整理し、判断と説明に使う時間を確保します。
The Challenge
設計変更が増えるほど、
解析モデル作成の負担は大きくなる。
配管ルートや支持条件の変更が発生するたびに、解析モデルの作成・確認・修正に時間を取られていませんか。CADと解析が分断されていると、入力ミスや確認漏れが発生しやすく、設計レビューのスピードにも影響します。
ISSUE / 02
モデル作成と修正に時間がかかる
配管ルート、支持条件、荷重条件の変更ごとにモデルを作り直す運用では、解析担当者の作業時間が膨らみます。
ISSUE / 03
入力ミスや確認作業がレビューの負担になる
CADと解析の情報が分断されると、入力ミスや確認漏れのリスクが高まり、設計レビュー前のチェックにも時間がかかります。
Why CAEPIPE 3D+
CAEPIPE 3D+が、設計変更に強い解析業務を支える3つの理由。
CADデータ活用、修正内容の確認しやすさ、レビューに使える出力まで。設計変更が多い案件でも、解析担当者が判断に集中しやすい環境を整えます。
01
3D CAD連携で、
モデル作成の手戻りを抑える
主要な3Dプラント設計システムのCADデータから、配管応力解析モデルの作成を効率化。設計変更の多い案件でも、再入力工数とヒューマンエラーを抑えやすくなります。
CADデータ活用でモデル作成を効率化02

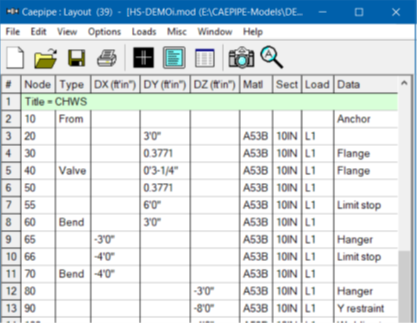

表形式の入力画面で、
修正内容を確認しやすい
Excel感覚で扱える表形式のインターフェースにより、条件変更や入力値の確認がしやすい設計です。変更箇所を追いやすく、レビュー前の確認作業を支援します。
変更点の確認と共有をスムーズに03

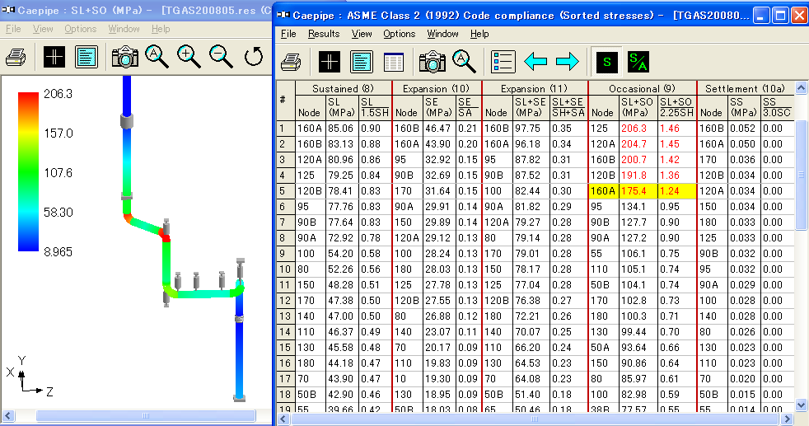

規格評価からレポート作成まで、
設計レビューに使いやすい
応力解析、規格評価、結果確認、レポート作成までを一連の業務として支援。解析結果を設計判断や社内レビューに展開しやすい形で整理できます。
判断と説明に使える解析アウトプットWorkflow

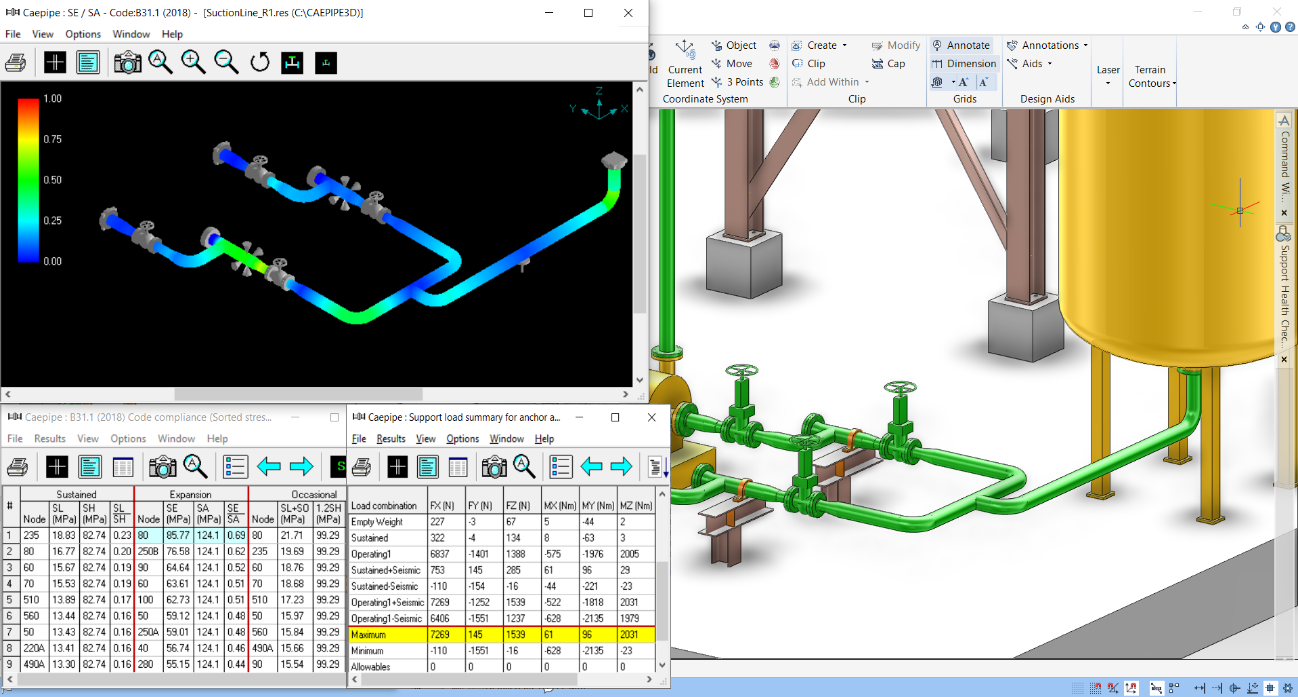

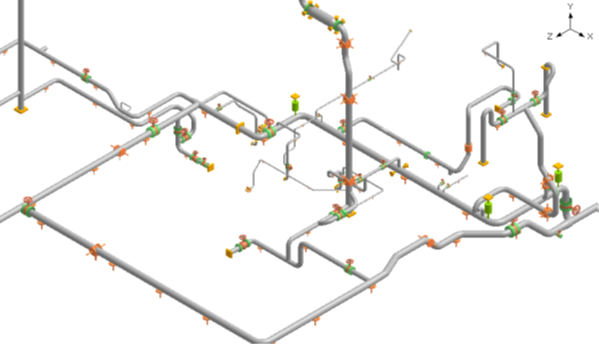

CADモデルから解析へ。
手入力に頼りすぎないワークフローに。
主要3D CADのデータを活用し、配管応力解析モデルの作成を効率化。設計変更が多い案件でも、解析担当者の作業負担を抑え、判断とレビューに時間を使える環境をつくります。

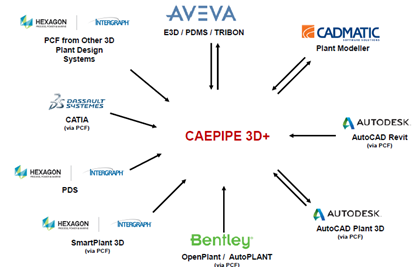

主要な 3D プラント設計システムのデータを、解析業務へ。
AVEVA、Bentley、Autodesk、CADMATIC など、業界標準の 3D プラント CAD と接続。PCF ファイル経由のインポートを含め、設計データを活用して応力解析へ展開できます。
- AVEVA E3D / PDMS / TRIBON、Bentley OpenPlant / AutoPLANT との連携
- Autodesk AutoCAD Plant 3D・Revit インターフェース
- SmartPlant 3D、PDS、CATIA からの PCF インポート
- CADMATIC インターフェース、荷重組合せ自動生成、レポート作成機能
Comparison
ソフト選定では、価格だけでなく
「設計変更への対応力」も比較する。
ライセンス費用、操作性、CAD連携、対応規格、解析機能を横並びで確認できます。導入後の運用まで見据えて、配管応力解析ソフトを比較検討してください。
| 比較項目 | CAEPIPE 3D+ 本製品 | 業界標準ソフト 代表的なシェア上位製品 | 大手企業系ソフト 大手CAD系列ソリューション |
|---|---|---|---|
| 導入・運用費用 | 中価格 | 高価格 | 高価格 |
| 操作性・修正確認 | 確認しやすい | 要習熟 | 要習熟 |
| 設計変更時のモデル修正 | 対応しやすい | 運用次第 | 運用次第 |
| ASME NM.1 / NM.2 | 対応 | 非対応 | 非対応 |
| ISO 14692 | 対応 | 対応 | 一部対応 |
| AutoCAD / Revit インターフェース | 対応 | 非対応 | 非対応 |
| SolidWorks 等からの PCF インポート | 対応 | 一部対応 | 対応 |
| CADMATIC インターフェース | 対応 | 非対応 | 非対応 |
| 荷重組合せの自動生成 | 対応 | 非対応 | 非対応 |
| ダイナミックス解析 | 本体と統合し追加費用不要 | 追加ライセンス | オプション |
| ランダム振動解析・関連疲労評価 | 対応 | 非対応 | 非対応 |
| ジャケット配管 | 対応 | 非対応 | 非対応 |
| レポート作成機能 | 対応 | 非対応 | 非対応 |
※比較資料は弊社調べとなります。詳細は担当営業へ直接お問い合わせください。
設計変更に強い配管応力解析ソフトの比較ポイントを、無料ガイドに整理しました。
CAD連携・操作性・対応規格まで、導入後の運用を見据えてご確認ください。
比較ガイドを無料で受け取る→
Advanced Analysis
変更後の設計判断に必要な、
高度な解析機能までカバー。
プラント案件で求められる高度な解析を、一貫したインターフェースで実施できます。設計変更後の評価、確認、説明に必要な解析機能を支援します。

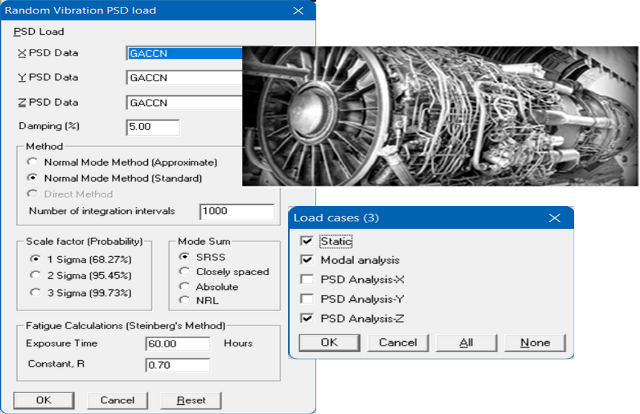

FEATURE / 01
ランダム振動解析
機械振動や不規則な外力を考慮した解析業務に対応。PSD ベースのスペクトル評価で、回転機まわりの配管設計を支援します。

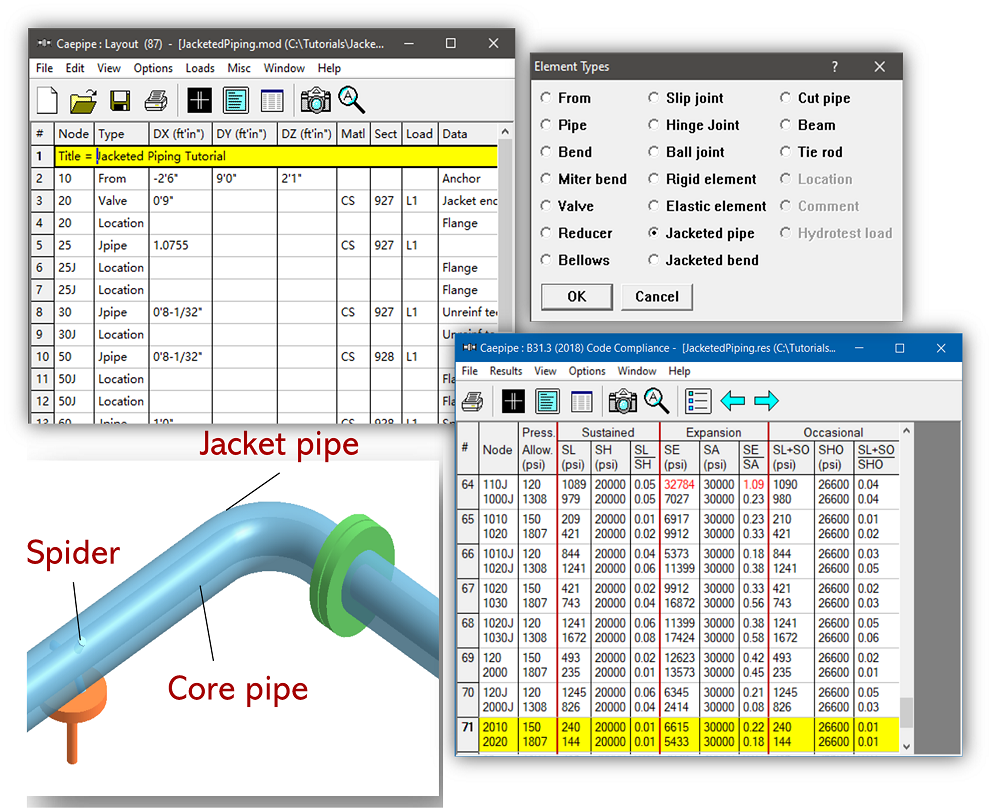

FEATURE / 02
ジャケット配管
ジャケット配管・ベンドのモデリングと解析結果の確認をスムーズに。スパイダー要素を含む複雑な構造も統一画面で扱えます。

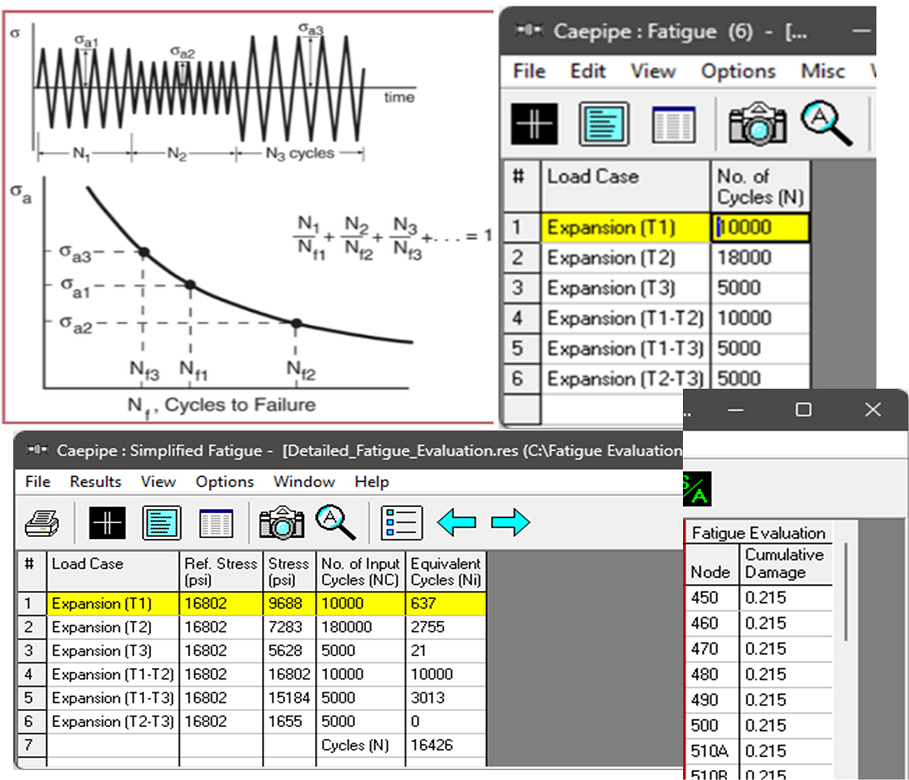

FEATURE / 03
熱サイクル疲労解析
温度変化による疲労評価を含む、複雑なプラント解析に活用できます。簡易／詳細の両モードで累積損傷を確認可能です。

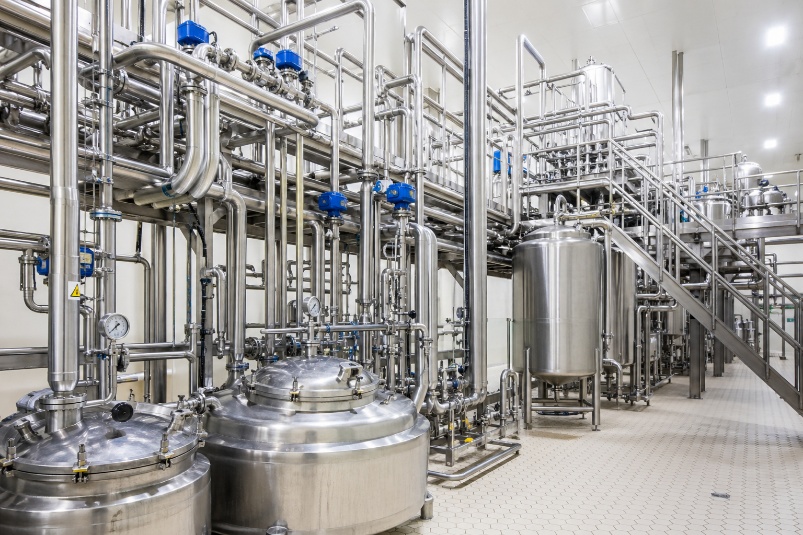

Case Study
初心者でも 1 か月で、複雑な食品プラントの配管ラインを解析。
食品・油脂プラント／配管設計部門
食品・油脂プラントの配管設計では、高温流体や熱膨張、設備荷重などを考慮し、安全性と信頼性を確保するための高度な配管応力解析が求められます。本事例では、配管解析経験の少ない外国人エンジニアが CAEPIPE 3D+ を導入。30 日間で操作を習得し、5 つの配管ラインに対する大規模な応力解析を実施しました。
30日
未経験から実案件投入までの
習得期間
習得期間
5ライン
大規模配管系統の
応力解析を完遂
応力解析を完遂
100%
設計品質と短納期の
両立を実現
両立を実現
Limited Contents
CAD連携・解析機能・
導入費用を
まとめて確認。
資料では、CAEPIPE 3D+の主要機能、対応規格、CAD連携、比較検討ポイントをまとめています。既存ソフトの更新や新規導入を検討中の方は、ぜひご確認ください。
- 01設計変更に強い配管応力解析ソフトの比較ポイント
- 023D CAD連携・モデル作成効率化の確認資料
- 03対応規格・解析機能・レポート作成機能の概要
- 04導入費用・運用面を含めた検討資料
Get Limited Contents
CAD連携・解析機能・
導入費用をまとめて確認できます
資料では、CAEPIPE 3D+の主要機能、対応規格、CAD連携、比較検討ポイントをまとめています。既存ソフトの更新や新規導入を検討中の方は、ぜひご確認ください。
- 設計変更に強い配管応力解析ソフトの比較ガイド
- 3D CAD連携・モデル作成効率化の確認資料
- 対応規格・解析機能・レポート作成機能の概要
- 導入費用・オンラインデモ・個別相談のご案内
